18921519533

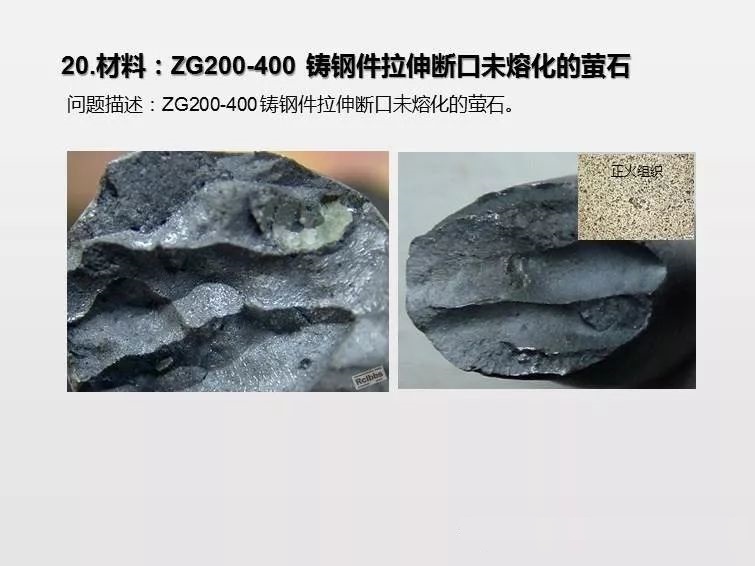

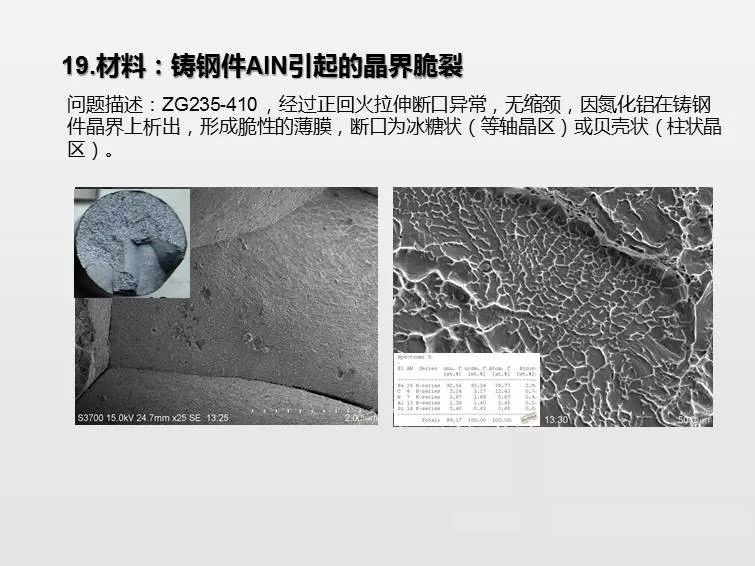

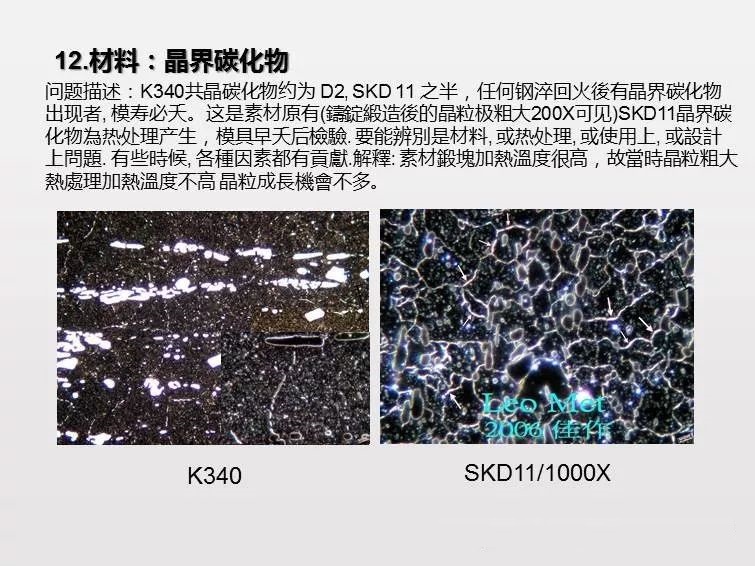

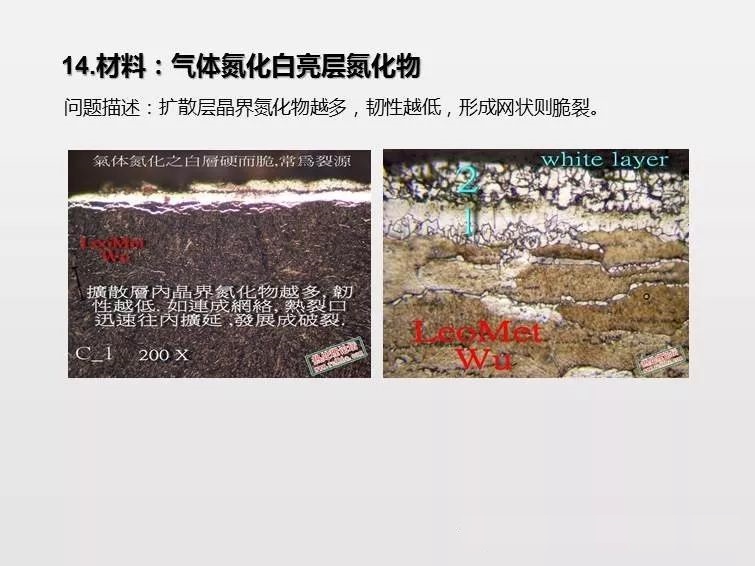

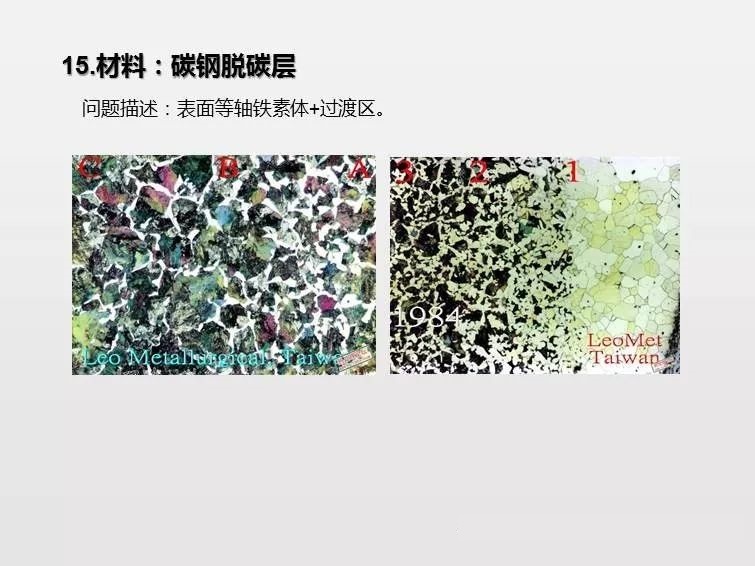

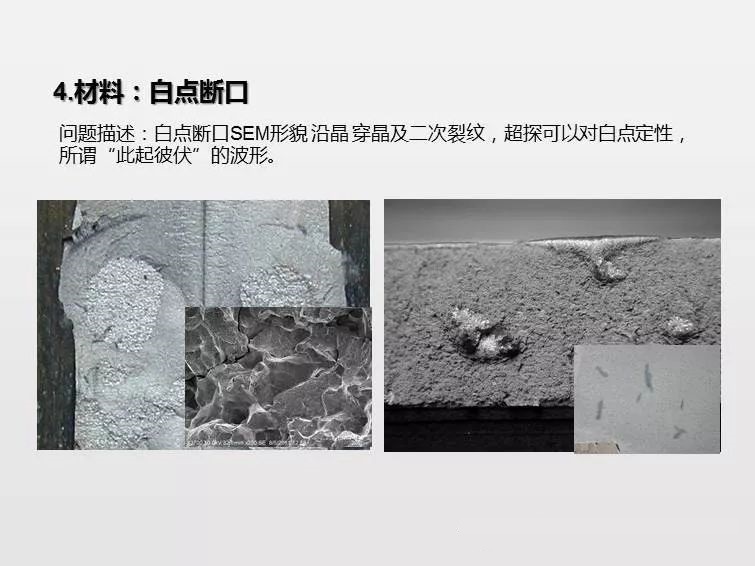

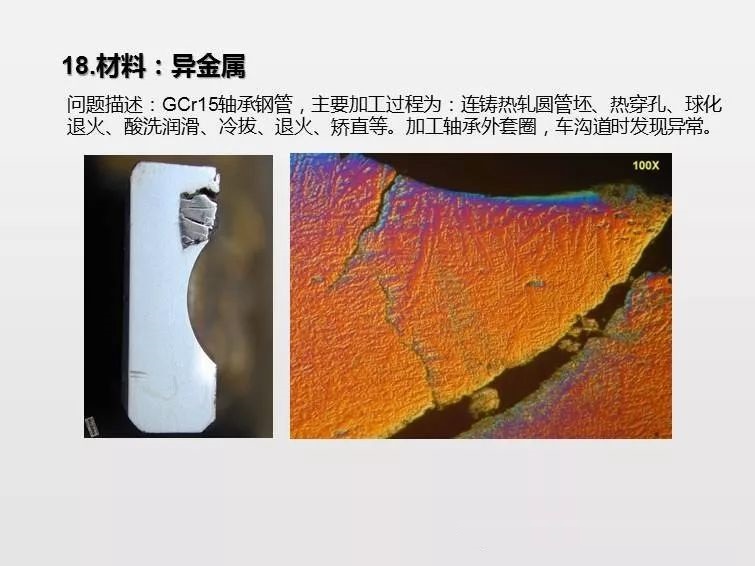

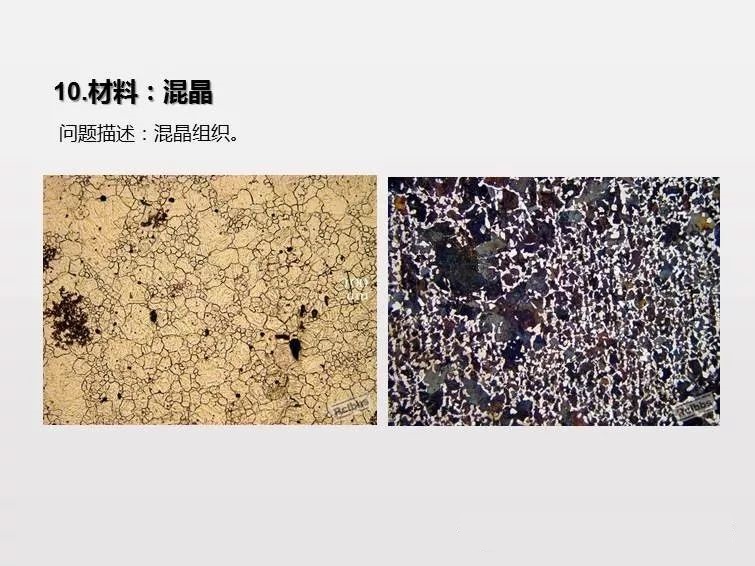

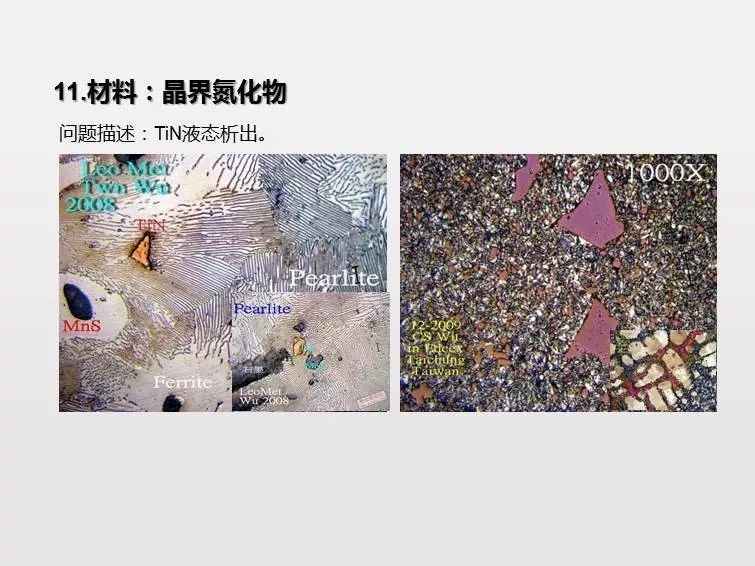

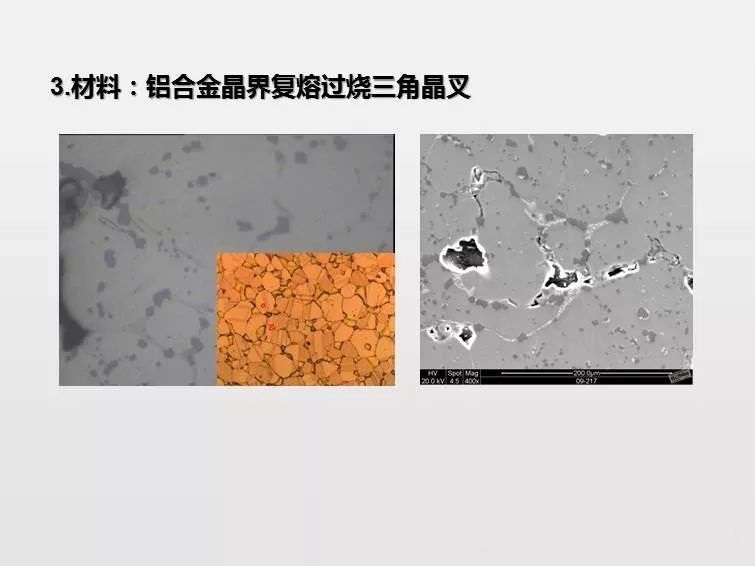

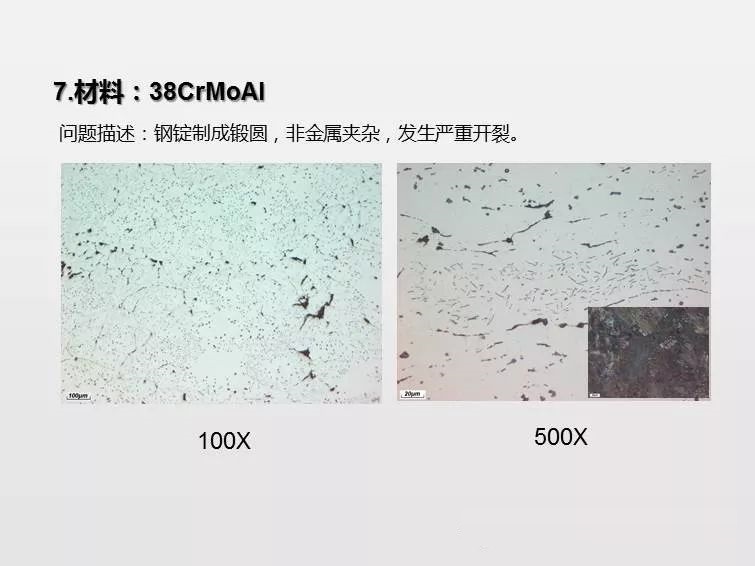

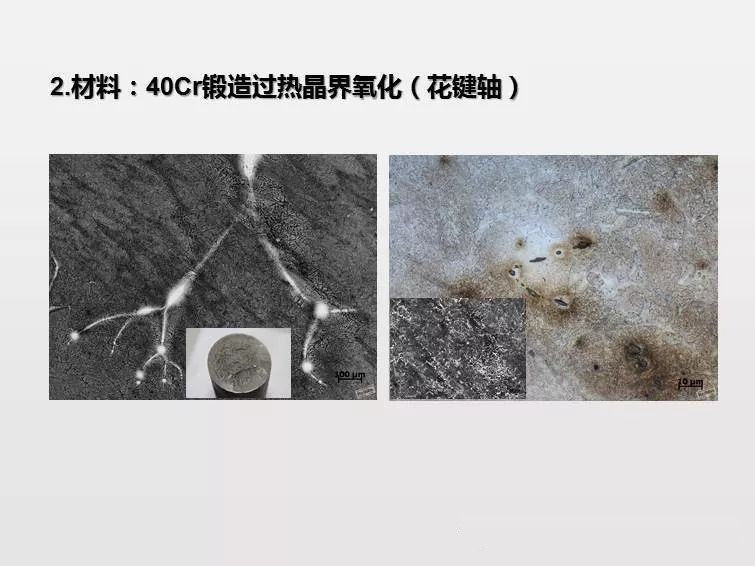

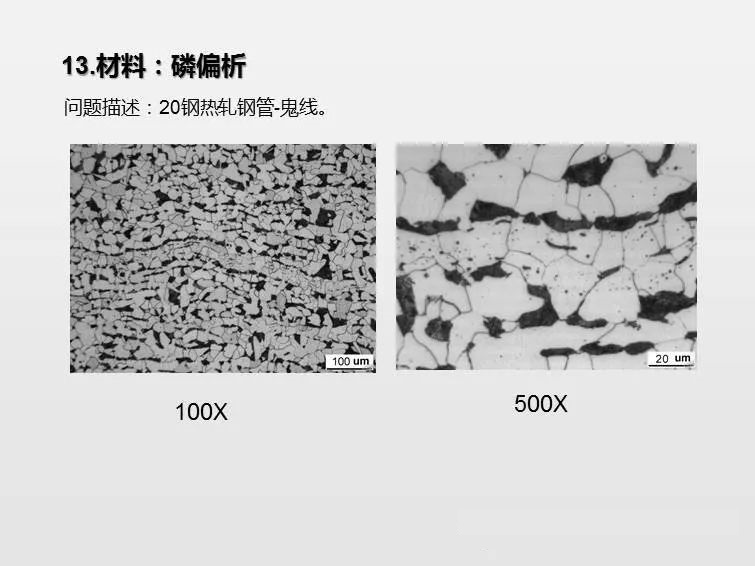

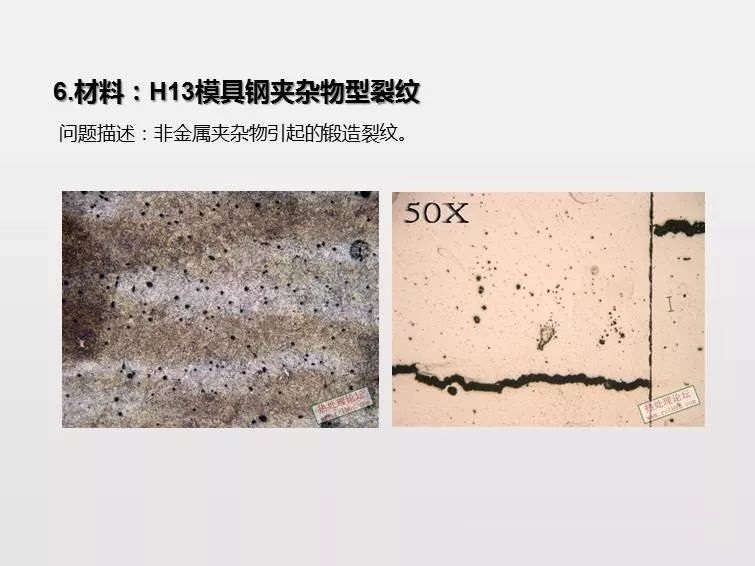

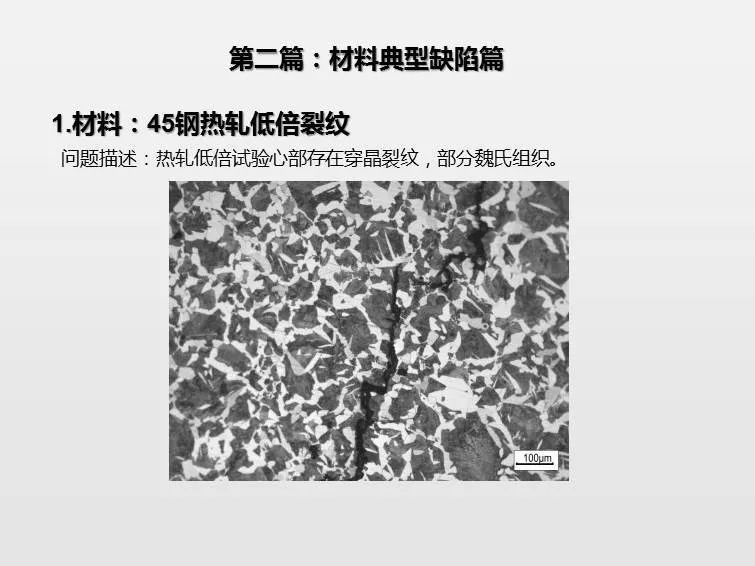

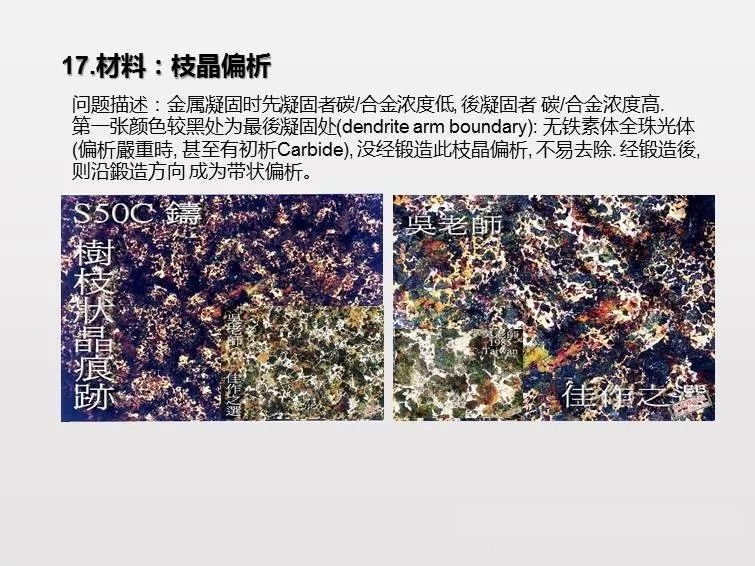

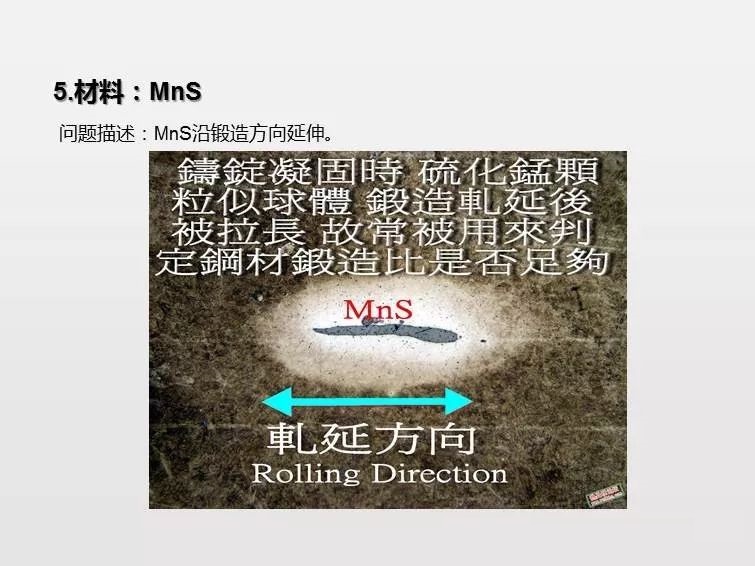

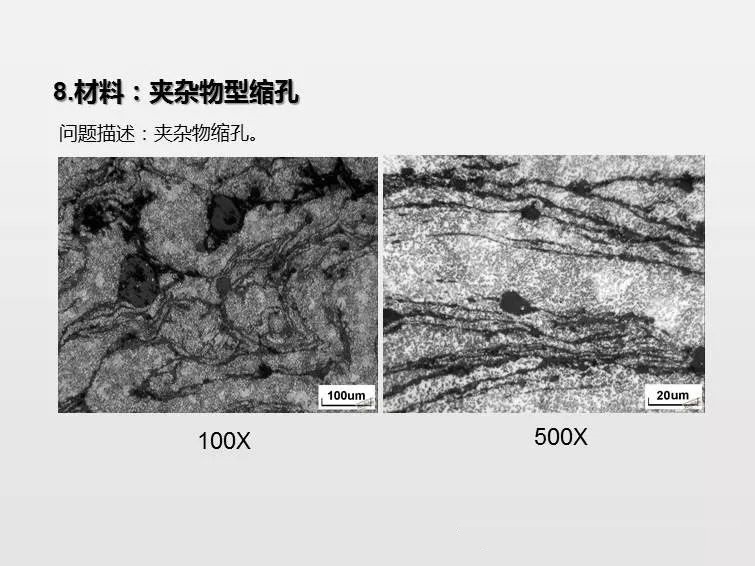

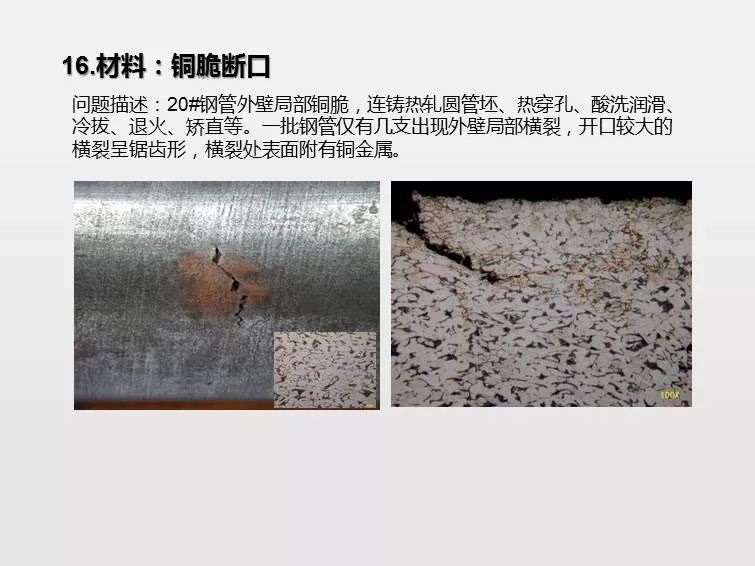

鋼的組織缺陷是指需利用金相顯微鏡析驗才能判別的顯微組織缺陷,它和宏觀分析的不同之處在于放大倍數(宏觀，肉眼或20倍以下;微觀，50~1000倍）,首先簡介一下金相試樣的制備過程,然后簡略的介紹一下鋼中常見的幾種組織缺陷,如:帶狀組織，帶狀碳化物，網狀碳化物，碳化物液析,鋼中的非金屬夾雜物，過熱，過燒組織等。正確判斷鋼中的各種組織缺陷,以及形成原因，和為防止或消除這些組織缺陷應采取的措施是十分重要的工作。
蘇公網安備：
